    半导体激光器封装UV胶的应用


    半导体激光器封装UV胶的应用


    发布时间:2021-06-15 15:00   发布作者:admin   人气:

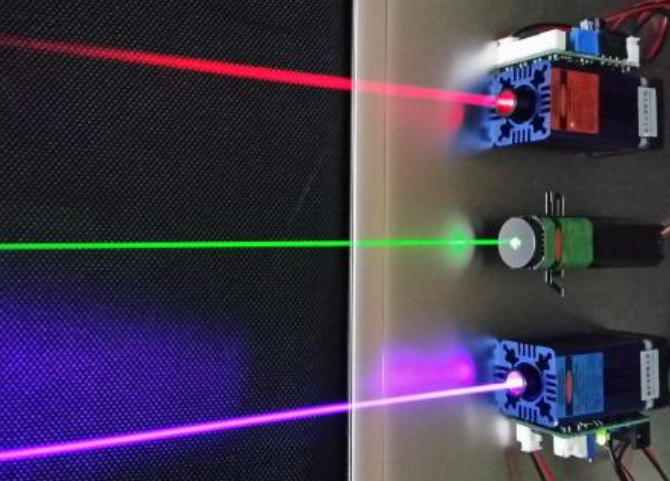

      半导体激光器,又称激光二极管,是用半导体材料作为工作物质的激光器,在激光通信、测距以及雷达、光存储、激光打印等方面得到了广泛的应用,在制造过程中对半导体激光器封装UV胶的应用要求较高,下面来详细了解一下半导体激光器封装UV胶的特点及应用。
      艾斯迪科3542是一种单组分粘合剂,专为PLC包装、半导体激光器封装而设计,固化后能满足快速装配的行业要求,同时能保证较高的产品合格率。
    半导体激光器封装UV胶的应用
      半导体激光器封装UV胶技术参数:
      外观:透明液体;
      粘度:500-1000;
      固化工艺:UV固化;
      应用场景:PLC封装、光探测头镜、光纤粘接等。
      适应基材:金属、PC、PBT、LCP、FR4。
      半导体激光器封装UV胶——艾斯迪科3542的优势:
      1、可以接受多种光源的照射固化,高压汞灯、中压汞灯、365nmLED灯、395nmLED灯、甚至更长波长的单一波长光源都可以满足其快速固化。
      2、UV胶固化后可承受-50℃至+170℃高低温循环冲击;
      3、低卤素配方设计,同时可以通过欧盟REACH、ROHS2.0认证测试。
             在未来半导体激光器会得到更加广泛的应用,同时对激光器封装UV胶的要求也会越来苛刻,如果你正遇到半导体激光器用胶难题,可随时在线咨询客服,可免费提供用胶技术资料。
